Hier werden Bildberichte über bereits erfolgreich absolvierte Lok-Digitalisierungen gezeigt. Die Bildberichte dienen nur der Veranschaulichung, der eigene Nachbau bzw. Umbau geschieht ausdrücklich auf eigene Gefahr.



Die einzelnen Beiträge laufen als "Slideshow", durch einen Klick auf das Play-Zeichen startet der Player. Rechts unten kannst du auch auf Vollbild umstellen und auch jederzeit mit dem Pausezeichen anhalten. Die Beschreibung steht jeweils am unteren Bildrand :)

Märklin-Decoder

Märklin BR103 (3358) mit Märklin 60760 Umrüstsatz umgebaut - von Sascha Grotz

  • BR103, rot mit weißem Lätzchen
  • Original Zustand mit elektronischem Fahrrichtungsumschalter

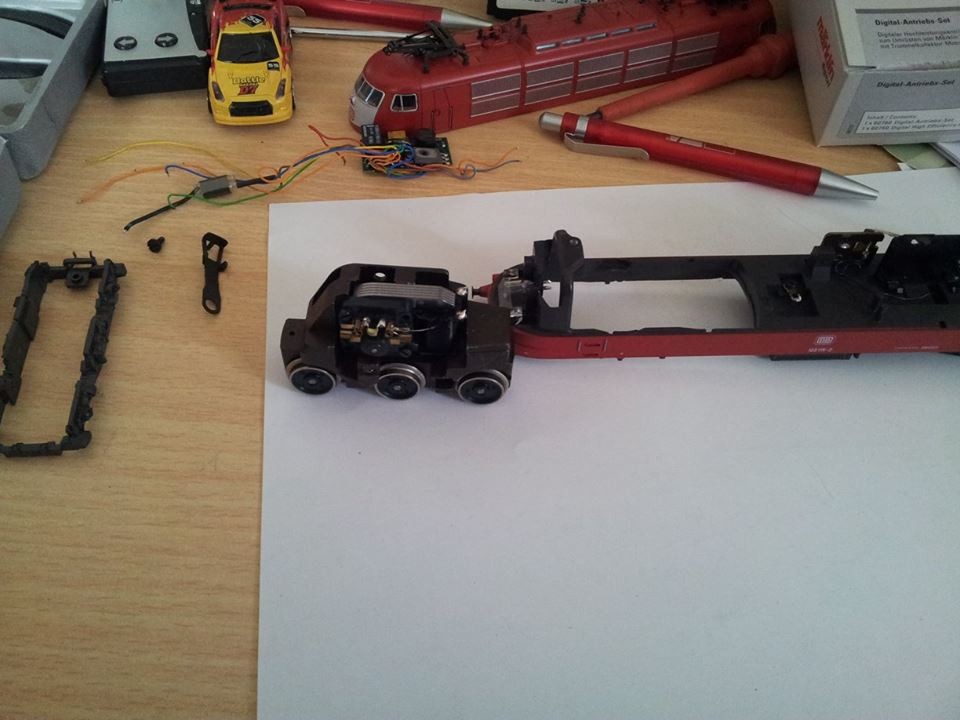

  • 1. Schritt: Alle Kabel ablöten, Fahrtrichtungsumschalter ausbauen. Danach das Fahrgestell mit dem Motor und Getriebe ausbauen.

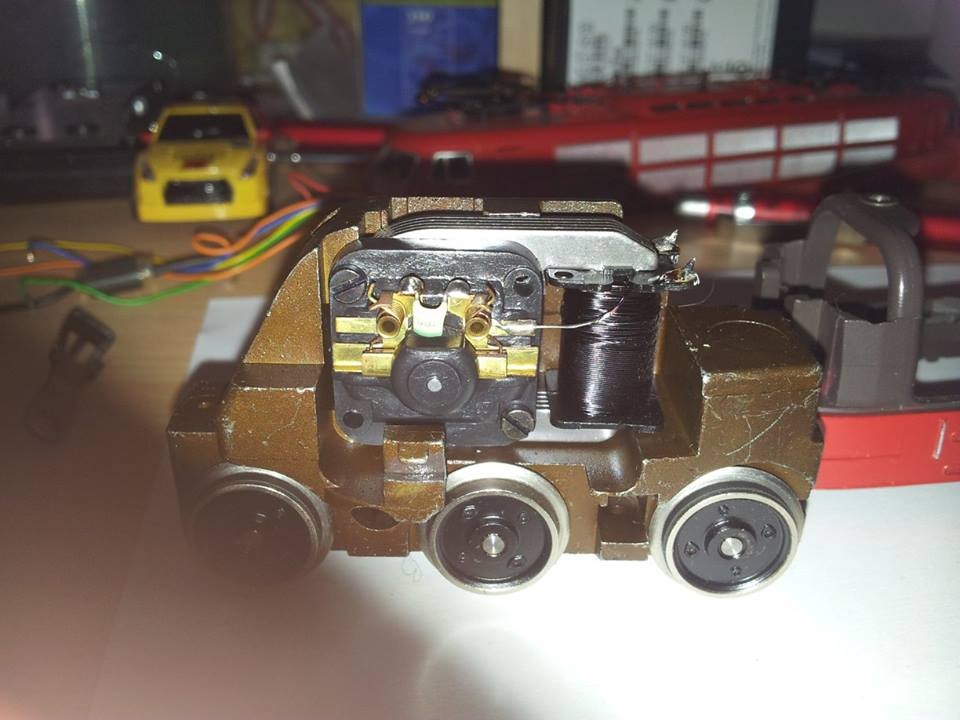

  • Fahrgestell mit dem Original Motor und Feldspule

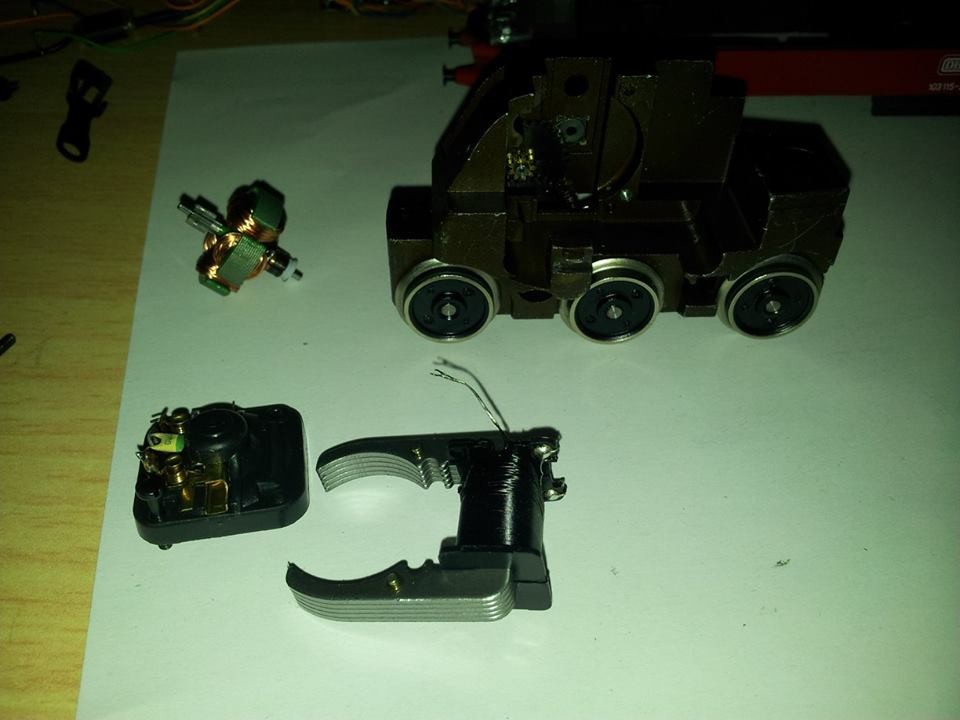

  • Anker, Feldspule und Motorschild entfernen
  • Bei der gelegenheit gleich mal das getriebe und das Fahrgestell reinigen

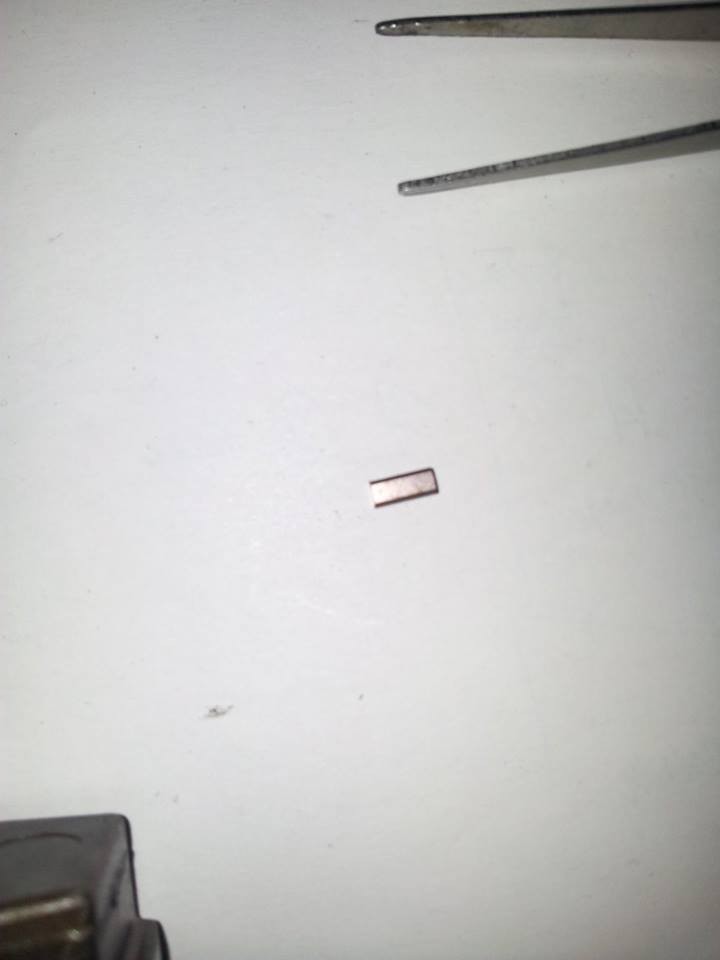

  • Neuer Anker, Permanentmagnet und Motorschild anbauen. Die Neuen Kohlen einsetzen.
  • Bitte darauf achten das die Kohlen richtig eingesetzt werden.
  • Alles wieder zusammengesetzt wird das ganze Fahrgestell wieder eingebaut.

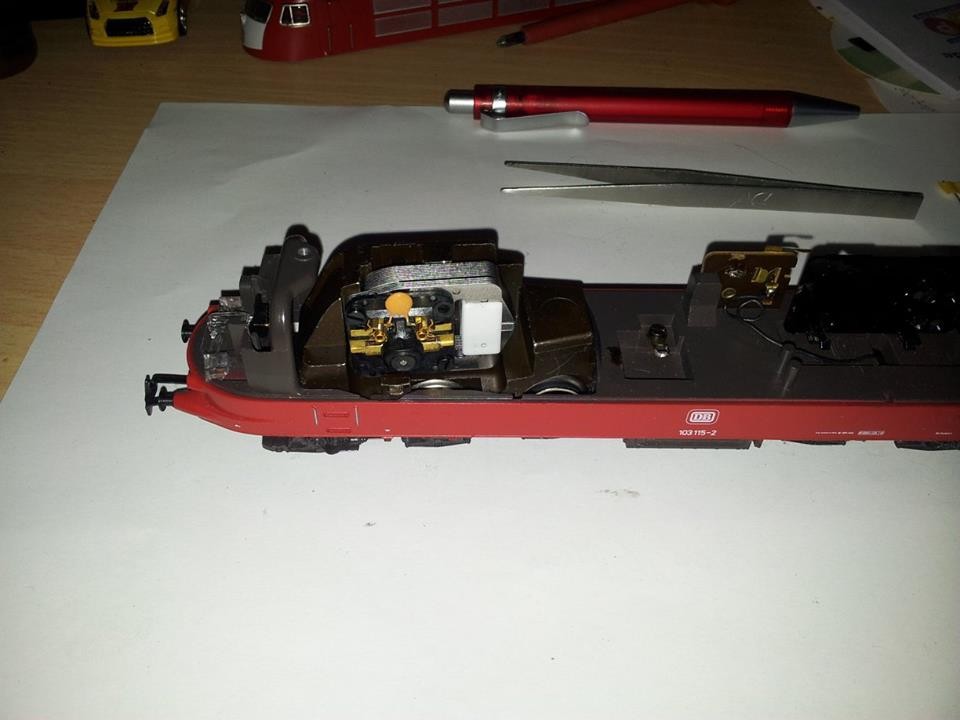

  • Fahrgestell mit HLA wieder eingebaut.

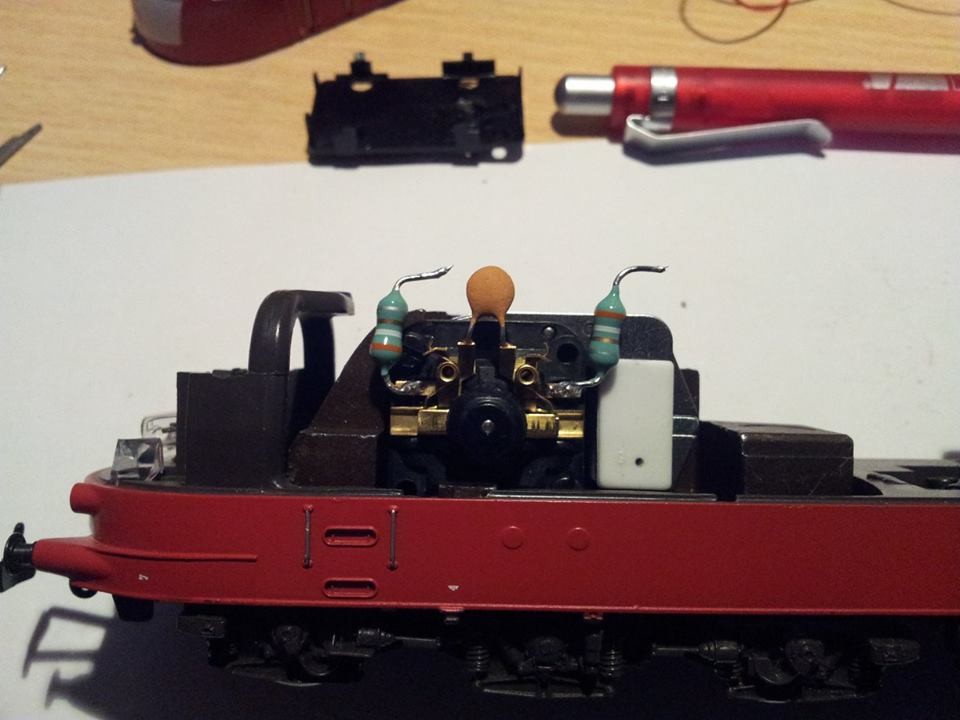

  • Die beiden Drosseln an das Motorschild anlöten.

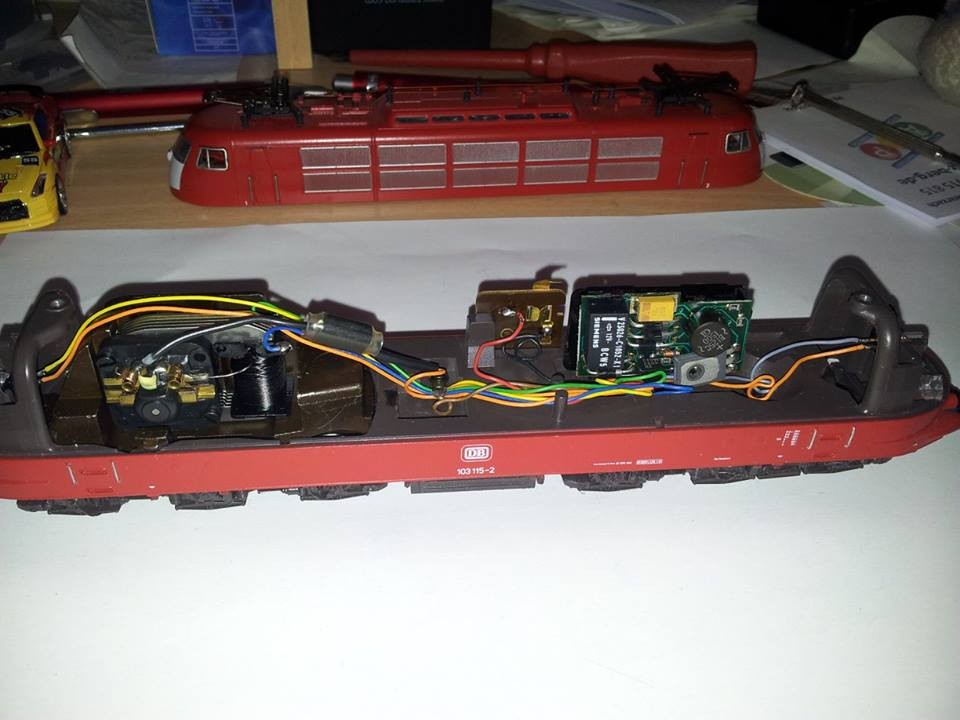

  • Decoder an der stelle des alten Umschalter befestigt.
  • Ich hab ihn hier mit einem doppelseitigen 3M-Klebeband befestigt.

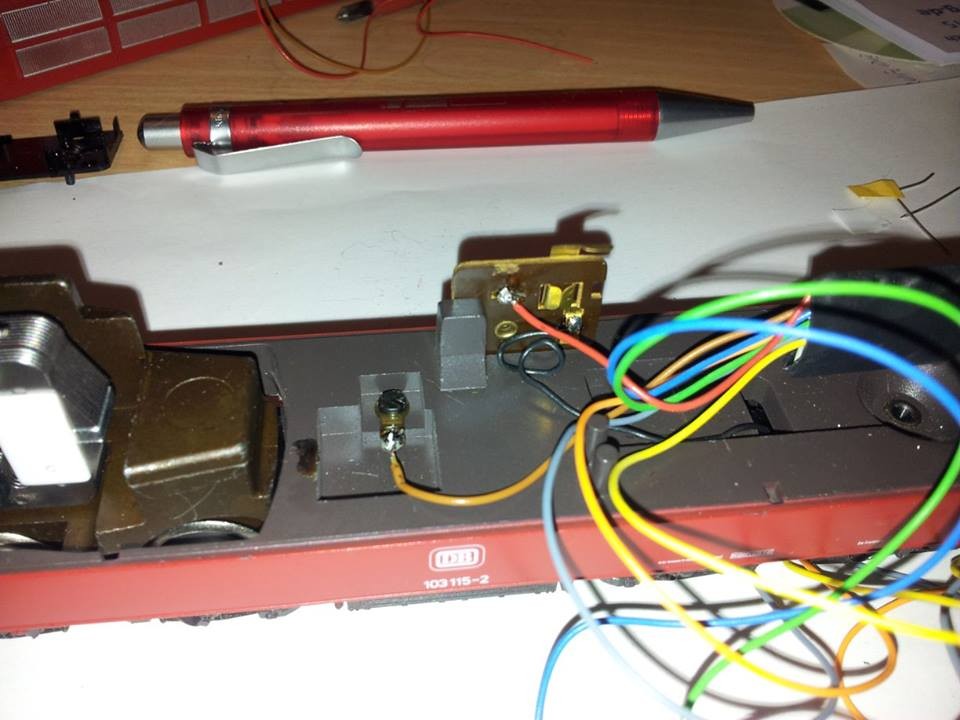

  • Masse (braun) an das Fahrgestell und Fahrstrom (rot) an den Schleifer anlöten. Hier ist rot an den umschalter Schleifer/Oberleitung angelötet.
  • Das graue Kabel an des Licht des vorderen Führerstandes anlöten sowie das orangene Kabel (Rückleiter für Verbraucher). Hier hab ich den Rückleiter (orange) aufgebrochen und von Führestand 1 durch die Lok an das Licht im Fürerstand 2 gelegt.
  • Orange (Rückleiter) und gelb (Fahrlicht Führerstand 2) an das Licht Führerstand 2 anlöten.

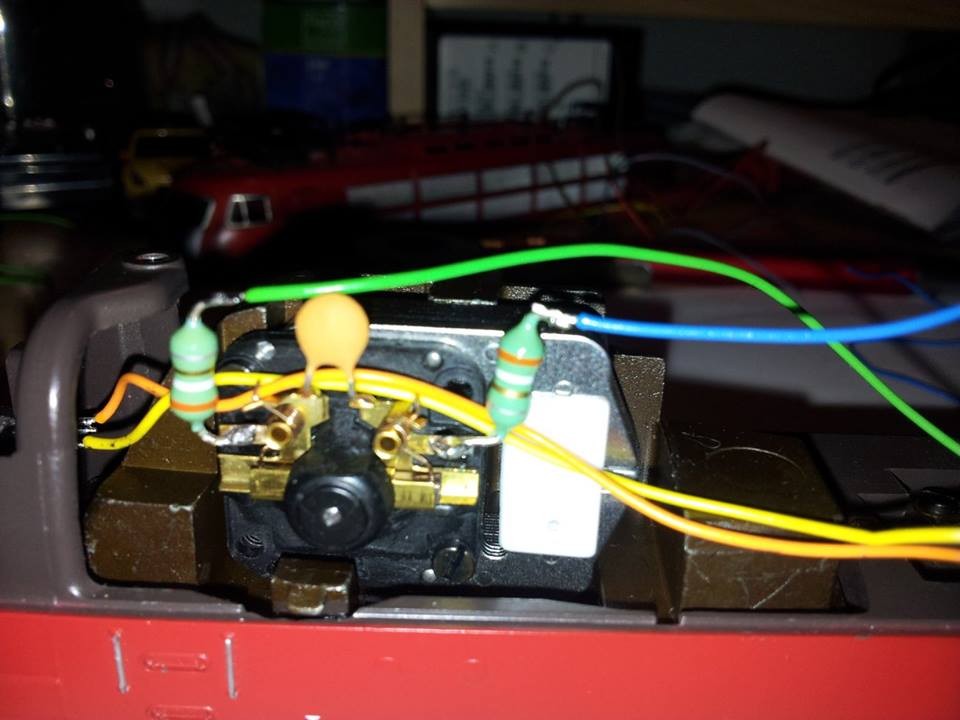

  • Grünes Kabel an die Drossel links am Motorschild anlöten. (kleine Isolierungshülse/Schrumpfschlauch bitte zuerst über das Kabel setzen Nach dem anlöten wird das etwas schwierig)
  • Blaues Kabel an der rechten Drossel am Motorschild anlöten (Isolierhülse/Schrumpfschlauch nicht vergessen)

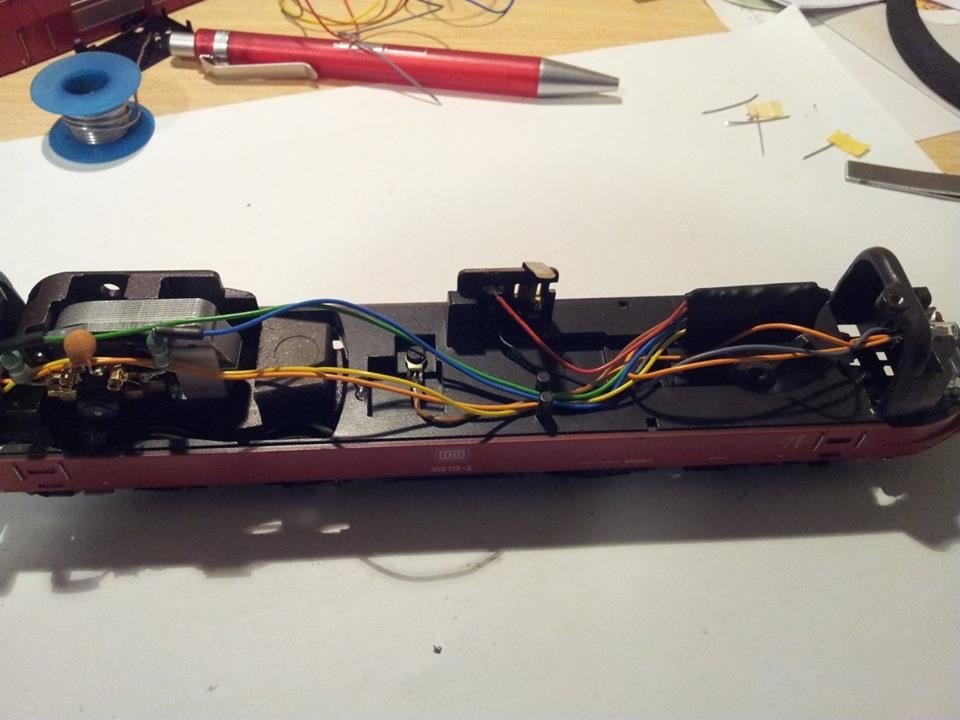

  • Kabelsalat etwas ordnen, zusammenbauen, testlauf. Viel Spaß :)
