Von Uwe Braun - Ich zeige euch hier, wie man mit LEDs und einer kleinen Schaltung eine intelligente Hausbeleuchtung realisieren kann, bei der gewisse Räume im Haus ständig
beleuchtet sind und andere Räume in zufälligem Modus Licht an und Licht aus bekommen. Das ganze noch in beliebig einstellbaren Lichtfarben und mit Spezialeffekten wie Kaminflackern, Fernseher,
Neonlampen, Erotikbeleuchtung und Blitzlicht.
Warum das ganze?
Kein Haus hat in der Realität gleichzeitig alle Räume beleuchtet. Abends ist es meist so, daß in den Wohnräumen ständig Licht brennt und in anderen Räumen eher für kurze Zeit das Licht ein und ausgeschaltet wird. Das versuche ich mit dieser Beleuchtungsvariation hinzukriegen.
Die genaue Anleitung steht jeweils unter den Fotos.
Schwierigkeitsgrad Modellbau: 1 von 5
Schwierigkeitsgrad Löttechnik: 2 von 5
Für Anregungen und/oder Kritik bin ich natürlich immer dankbar :-)
Zuerst besorgt man sich eine Rolle warmweißer LEDs. Die hier ist von einem Amazon Händler, kostete 14,99€ und ist 5Meter lang. Ich weiß nicht wieviel 100 Leds das sind, aber es reicht um etliche Häuser zu beleuchten. Die Leds lassen sich in 3er Blocks mit einer Schere abtrennen und brauchen 12V Gleichstrom. Ich benutze für den ganzen Spaß ein altes PC Netzteil, habe aber eine 1,6A Schmelzsicherung in die Zuleitung gelegt. Sicher ist sicher :)
Hier sind die Leds und die Trennstellen etwas genauer zu erkennen.

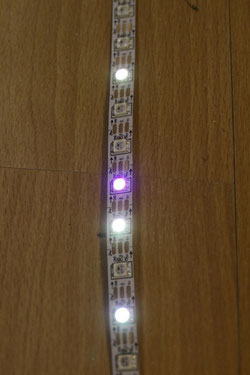

Für die intelligente Beleuchtungssteuerung muss man etwas tiefer in die Tasche greifen. Diese 60 RGB Leds mit integriertem Mikroprozessor kosten 79€ bei Railware. Die Steuereinheit schaltet die
einzelnen LEDs ein oder aus und gibt die Farben vor. Man kann die LEDs einzeln abschneiden und ansteuern, muss diese aber mit 3 Kabeln jeweils am In und Out verkabeln (also seriell nacheinander).
Auf das Steuerprogramm gehe ich später ein.
Fangen wir also an!

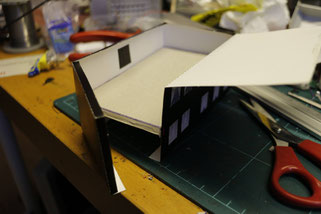

Ziel der Hausbeleuchtung ist ein mehrstöckiges Haus mit Durchfahrt in den Hof und einer kleinen Klempnerei. 5 LEDs sind für die Innenbeleuchtung, eine für die Beleuchtung der Durchfahrt.
Nach dem Abschneiden wird eine LED abgewinkelt, daß sie nach unten zeigt. Diese ist für die Durchfahrt
Nach dem Anlöten der Kabel werden die Leds aufgeklebt (sie sind selbst-klebend)
Ich habe vorher ein 3mm Loch in die Mitte der Durchfahrt gebohrt. Dahin kommt die abgeknickte LED. Diese wird auch gleich mit Panzertape fixiert.
Im Durchgang sieht man schon direkt die Lichtwirkung - auch im Hellen. Ich habe die LED zartgelb eingefärbt um eine alte vergilbte Lampe zu imitieren.
Als nächstes wird testweise die Fenstermaske draufgesetzt. Wie zu erwarten: VIEEL zu hell! Der Durchgang ist OK.
Um zu helle LEDs dunkler zu bekommen kann man a) Widerstände dranlöten... oder b) ganz soft mit einem neutralen schwarz drübertupfen. Ich mach es mit dieser Revellfarbe, denn diese ist beim durchleuchten farbneutral.
So sieht das dann aus. hier ist probieren angesagt. Ist es zuviel, reibt man einfach mit dem Finger zart drüber und es wird weniger. Ist es zuwenig, gibt man einfach noch etwas Farbe
drauf.
Als nächstes werden einige der Fenster verdunkelt. Es sieht absolut unrealistisch aus, wenn an einem Haus ALLE Fenster gleichzeitig beleuchtet sind, also ist VERDUNKLUNG
angesagt
So sieht das dann fertig aus. Einige sind abgeklebt. Wieviel Verdunklung es sein soll bleibt jedem selbst überlassen.
AHHH, sieht schon besser aus. (das es noch so hell ist , ist die Kamera schuld. Automatikbetrieb ist oft kontraproduktiv...
2 von den RGB Teilen sind abgeschnitten und bekommen rechts und links Lötzinn auf die Verbindungspunkte.
Nach dem Anlöten der Kabel (5V, Busleitung, Masse) werden 2 Löcher in die Decke gebohrt um die Kabel durchzuführen. Es müssen beide Seiten angeschlossen werden, da die eine Seite IN ist (vom
Steuergerät her kommend) und die andere Seite OUT ist (zu den nachfolgenden LEDs)
Ich hab die beiden LEDs UNTER der Zimmerwand durchgeführt und festgeklebt. Es werden also im oberen Stockwerk 2 Räume separat beleuchtet werden. Dadurch, daß die LEDs alle hintereinander

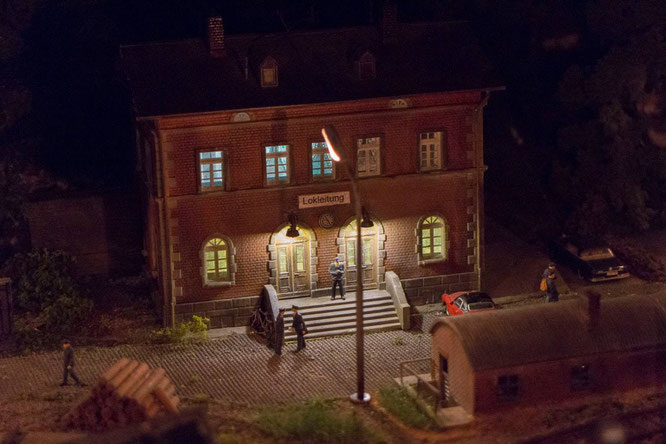

geschaltet sind, hat jede ihre eigene Adresse. Die beiden hier sind Nummer 4 & 5. (1-3 hab ich schon in der Lokleitung verbaut)

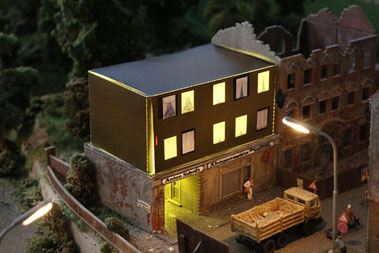

Nach dem Aufsetzen des Lichtgehäuses und dem Anlöten an die restliche Leiste (die unter der Anlage vor sich hinleuchtet) hab ich noch Glück, daß Nummer 4&5 durch Zufall gleichzeitig angeschaltet werden. Die Helligkeit passt, nur die Lichtfarbe muss noch eingestellt werden.
Bevor ich das Gebäude wieder aufgesetzt hab, habe ich noch schnell eine kleine SMD LED unter das Vordach gejubelt, damit die Jungs beim arbeiten auch Licht haben „smile“-Emoticon

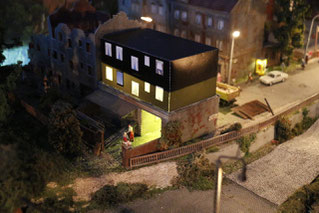

Bei dieser Aufnahme war jetzt oben kein Licht an...
Hier die Software zum steuern der Weißtöne. Man kann für die LEDs 3 verschiedene Weißtöne einstellen - je nach Lampenart. Ob Glüchlampe, Leuchtstoffröhre (die auch mit flackern einschaltet) oder
Gas /LED Beleuchtung.
Über einen Zufallsgenerator oder auf feste Adressen kann man diese Spezialeffekte programmieren...
